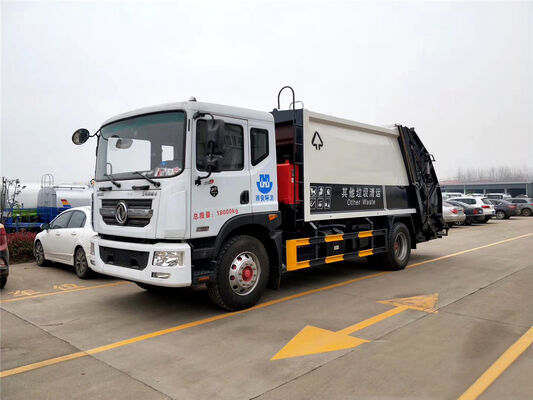

Dongfeng D9 10–12 m³ รถบรรทุกขยะอัดท้าย

1. การกำหนดค่าแชสซี

ตัวรถถูกสร้างขึ้นบนแชสซี Dongfeng Dolika D9พร้อมตัวเครื่องอัดขยะด้านหลัง

ตัวถังมีการติดตั้งกห้องคนขับหนึ่งแถวครึ่งกว้าง 2,315 มมโดยมีตัวเลือกระยะฐานล้อตั้งแต่3,950 ถึง 4,500 มม. เครื่องยนต์มาตรฐานคือเครื่องยนต์ดีเซล Dongfeng CMS 180 แรงม้า 6 สูบด้วยเครื่องยนต์หยูชัย 200 แรงม้าไว้เป็นทางเลือก

แชสซีเป็นไปตามมาตรฐานการปล่อยก๊าซ VI แห่งชาติของจีนและมาพร้อมกับเพลาหน้า 4.5 ตัน และเพลาหลัง 10 ตัน. อุปกรณ์มาตรฐานอื่นๆ ได้แก่ :

• ยางเรเดียล 10.00R20
• เกียร์ 8 สปีดที่รวดเร็ว
• โครงสร้าง 250 × 4 เฟรม
• ระบบเบรกลม
• พวงมาลัยเพาเวอร์
• ระบบช่วยคลัตช์
• กระจกไฟฟ้า
• เซ็นทรัลล็อค
• เบรกไอเสีย
• เบรกเครื่องยนต์
• แอร์เดิม
• ระบบเบรกป้องกันล้อล็อก ABS

บันทึก:ข้อมูลจำเพาะของแชสซีอาจแตกต่างกันไปตามฐานล้อและการกำหนดค่าเครื่องยนต์ที่เลือก การกำหนดค่าขั้นสุดท้ายจะขึ้นอยู่กับยานพาหนะจริงที่จัดหาให้ภายใต้สัญญาการซื้อ

2. อุปกรณ์พิเศษ / ตัวถังอัด

ตัวเครื่องอัดผลิตจากเหล็กแมงกานีสคุณภาพสูง.

• ความจุของร่างกาย:10–12 ลบ.ม
• ความหนาของแผงด้านข้าง:3–4 มม
• ความหนาของแผ่นด้านล่าง:4–5 มม
• วัสดุตัวเครื่อง:เหล็กแมงกานีสมีความแข็งแรงสูง

ตัวเครื่องอัดแบบสมบูรณ์ประกอบด้วย:

• กลไกการโหลด
• กลไกการบีบอัด
• กลไกการปลดปล่อย
• ระบบไฮดรอลิก
• ถังน้ำมันไฮโดรลิค
• อ่างเก็บน้ำน้ำมัน / ส่วนประกอบไฮดรอลิก

กลไกการบรรทุกประกอบด้วยขายึด กลไกการเชื่อมต่อ ตะขอ และส่วนประกอบอื่นๆ ขับเคลื่อนโดยระบบไฮดรอลิก กลไกการโหลดจะยกและหมุนถังขยะลงในถัง

จากนั้นขยะจะถูกบีบอัดผ่านทางแผ่นขูดและกลไกแผ่นเลื่อนและดันเข้าไปในตัวเครื่องอัด

เมื่อรถบรรทุกมาถึงสถานที่กำจัดขยะ แผ่นระบายด้านหลังจะถูกยกขึ้นด้วยระบบไฮดรอลิก และขยะที่ถูกบีบอัดจะถูกผลักออกจากภาชนะ เพื่อเสร็จสิ้นการดำเนินการกำจัด

3. ตัวเลือกกลไกการบรรทุก / ยกถังด้านหลัง

ผู้ผลิตมีการกำหนดค่ากลไกการโหลดด้านหลังหลายแบบ:

1. กลไกการยกถังขยะพลาสติกขนาดมาตรฐาน 240 ลิตรหรือ 660 ลิตร
2. กลไกการยกถังขยะแบบตะขอ
3. กลไกการยกสวิงอาร์มเหมาะสำหรับถังขยะที่มีความจุประมาณ1.2 ลบ.ม
4. กลไกการยกแบบ Flip-bucket / Hop-typeซึ่งอำนวยความสะดวกในการให้ทิปและการแพร่กระจายของขยะในครัวเรือนที่หลวม
5. กลไกการยกถังขยะแบบปิดสนิท

สามารถเลือกกลไกการบรรทุกด้านหลังเฉพาะได้ตามระบบรวบรวมขยะของลูกค้า

4. ข้อกำหนดทางเทคนิคหลัก

Chengliwei CLW5181ZYS6 รถบดอัดขยะ

* ตัวเลขเหล่านี้สอดคล้องกับการกำหนดค่าแชสซี/เครื่องยนต์ที่แตกต่างกันซึ่งระบุโดยผู้ผลิต

5. ข้อมูลทางเทคนิคอื่น ๆ

ผู้ผลิตดั้งเดิมระบุรายละเอียดการกำหนดค่าต่อไปนี้:

• ตัวเครื่องอัดได้รับการออกแบบมาเป็นพิเศษสำหรับการรวบรวมและขนส่งขยะในครัวเรือนของเทศบาล.
• ผู้ผลิตระบบ ABS:Jiaozuo Xindarui เทคโนโลยี จำกัด
• วัสดุป้องกันเอบีเอส:เหล็ก Q235
• การ์ดป้องกันด้านข้างเชื่อมเข้ากับโครงแชสซี
• การป้องกันใต้หลังคาด้านหลังถูกรวมเข้ากับโครงสร้างอุปกรณ์พิเศษ
• ระยะห่างจากพื้นป้องกันด้านหลัง:ประมาณ 450 มม.
• รถยนต์สามารถติดตั้งได้กับตำแหน่ง GPS ที่ติดตั้งในยานพาหนะและเครื่องบันทึกการขับขี่.
• ระยะฐานล้อที่มีจำหน่ายได้แก่3,950 มม. และ 4,500 มม.
• ขนาดโดยรวมแตกต่างกันไปตามระยะฐานล้อและระยะยื่นด้านหลัง

ผู้ผลิตแสดงรายการชุดค่าผสมมิติต่อไปนี้:

ความยาวโดยรวม / ระยะฐานล้อ / ส่วนยื่นด้านหลัง / ส่วนต่อขยายด้านหลัง:

• 8650 / 4500 / 2460 / 430 มม
• 7960 / 3950 / 2170 / 580 มม

มีการกำหนดค่ากลไกการโหลดด้านหลังหลายแบบ

6. พารามิเตอร์แชสซี

Chengliwei CLW5181ZYS6 แชสซี

7. ตัวเลือกเครื่องยนต์

หน้าเดิมแสดงรายการการกำหนดค่าเครื่องยนต์หกแบบ:
